| Rezolucija infracrvenog senzora | 160 x 120 |
| Termička osetljivost | < 50 mK |
| Merni opseg | -10 °C … +400 °C |
Alat meri površinsku temperaturu predmeta i prikazuje je kao termičku sliku. Ovo pruža jasan i jednostavan pregled distribucije toplote i razlika u temperaturi.

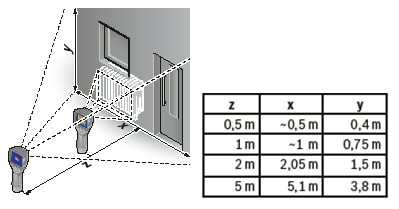

Na slici u nastavku je prikazano vidno polje kamere, tako da možeš da proceniš veličinu mernog opsega (x i y) na određenom rastojanju (z).
U principu, termička rezolucija radi na isti način kao i normalna kamera, tj. možemo da izmerimo 160 piksela horizontalno i 120 piksela vertikalno. To je ukupno 19200 mernih piksela, od kojih svaki sadrži temperaturnu vrednost. Ovi merni pikseli zajedno formiraju termičku sliku koja se prikazuje na displeju.
Što se tiče termičke osetljivosti, što manja to bolje. Ova vrednost određuje razlike u temperaturi koje se mogu izmeriti između piksela. < 50 mK znači da se temperaturna razlika od < 0,05 °C može izmeriti pomoću kamere GTC 400 C Professional. Stoga omogućava da se detektuju neznatna odstupanja u temperaturi.
Merenje počinje čim se alat uključi.
Ako želiš nepokretnu sliku ili želiš da zamrzneš sliku, jednostavno pritisni prekidač da bi u miru pregledao(la) sliku. Da bi nastavio(la) merenje, ponovo pritisni prekidač.
Ako želiš da sačuvaš sliku na alatu, samo pritisni dugme
. Ovo je moguće i tokom merenja i tokom pregledanja nepokretne ili zamrznute slike.
Što je alat bliži mernom predmetu, to je merenje preciznije. Na relativno velikim rastojanjima, rezultati merenja mogu biti neprecizniji, što je posledica velike vlažnosti, na primer, koja može da utiče na rezultat.

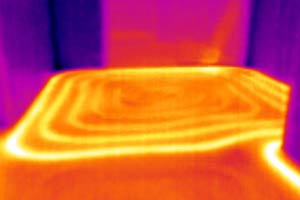

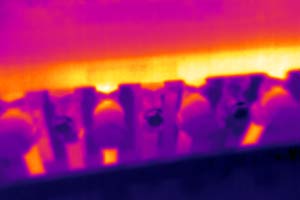

Kamera za termičko snimanje pokazuje razlike u temperaturi. Što je veće odstupanje u temperaturi, to se jasnije vidi na termičkoj slici. Na primer, ako želiš da cevi sistema podnog grejanja budu vidljive, najbolje je da isključiš sistem, pustiš da se pod ohladi, a zatim ga ponovo uključiš na najvišem podešavanju. To će dati najbolji pregled cevi za grejanje.
Zahvaljujući ugrađenoj kameri stvarne slike, za svaku termičku sliku (…X.jpg) se takođe čuva u stvarna slika (…Y.jpg). To olakšava prepoznavanje predmeta koji su nejasni na termičkoj slici.
Pored toga, osnovni podaci o temperaturi se takođe čuvaju na stvarnoj slici. Stoga, svaki piksel ima temperaturnu vrednost koja se čuva i ako želiš, lako možeš izmeniti stvarne slike (…Y.jpg) na našem besplatnom softveru GTC Transfer. Takođe bez napora možeš kreirati evaluaciju ili izveštaj. Softver se može naći na .
Za optimalne rezultate, konfiguriši alat biranjem materijala koji meriš (emisivnost). Postoji lista za izbor najčešćih materijala i njihove emisivnosti koja se čuva na GTC 400 C. Ipak, moguće je uneti vrednosti koje je definisao korisnik. Raspon uobičajenih materijala je takođe naveden u uputstvu za upotrebu

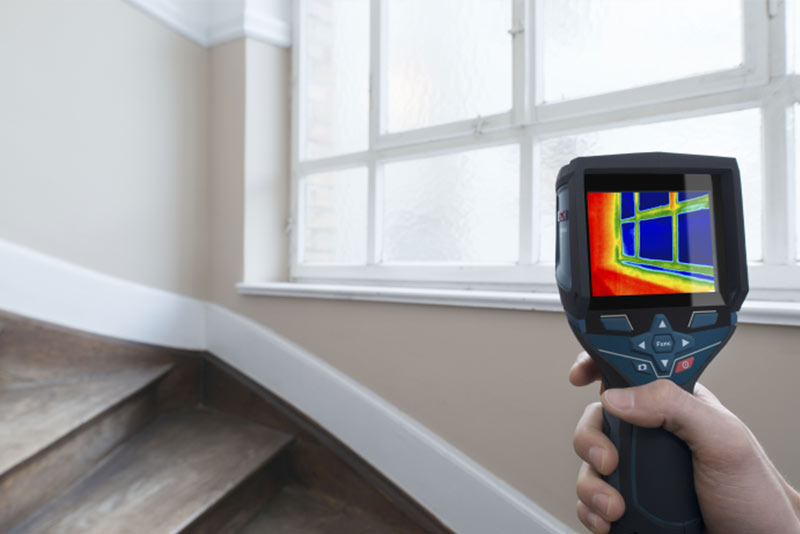

Kamera za termičko snimanje kao što je GTC 400 C se može koristiti za merenje raspodele temperature relativno velikog područja. Hiljade mernih tačaka su sastavljene u sliku i pružaju brz pregled kritičnih područja. Na primer, pomaže u brzom otkrivanju problema u područjima u kojima je potrebno locirati temperaturne razlike.
Tačkasto merenje pomoću GIS 1000 C Professional precizno meri temperaturu površine malog područja. Ako je potrebno, takođe se mogu izmeriti relativna vlažnost i okolna temperatura (u zavisnosti od primene). Zbog toga je GIS 1000 Professional pogodan za precizna merenja. Pomaže u detaljnoj analizi malih oblasti i lokalizovanim merenjima.
Da, svaka verzija sadrži taj sertifikat u uputstvu za upotrebu, koji potvrđuje da alat radi u skladu sa specifikacijama iz uputstva za upotrebu.
Mislim da moj alat ne radi pravilno. Da li se može ponovo kalibrisati? Bosch servisni centar.
Da, možeš kontaktirati svoj servisni centar i zatražiti kalibraciju i dobićeš sertifikat o kalibraciji kao potvrdu. Da bi saznao(la) da li je ova usluga dostupna u tvom regionu, kontaktiraj najbliži Bosch servisni centar.
Aplikaciju Bosch Thermal možeš da preuzmeš u Apple App Store-u i u Google Play Store-u.
Aplikacija postoji samo za Android i iOS tablete i pametne telefone. Ne podržavaju se drugi sistemi. Podržani Android uređaji: pametni telefoni i tableti sa omogućenim Bluetooth® verzije Android 4.3. Podržani iOS uređaji: iPhone (4S ili noviji), iPad (3. gen. ili noviji), iPad Air (1. gen. ili noviji), iPad mini (1. gen. ili noviji).
Projekti se spremaju na pametnom telefonu / tablet računaru na kojemu su izrađeni, te ne mogu da se preuzmu na druge uređaje.
Da, tvoji podaci ostaju sačuvani i kod aktuelizacije softvera.
Spremljeni sadržaji ostaju principijelno spremljeni u memoriji. Radi sigurnosti, pre ažuriranja, trebalo bi da sačuvaš projekte na svom laptop ili PC računaru tako što ćeš ih „podeliti“ i proslediti kao PDF ili Excel datoteku na svoju e-adresu.
U stavci „Postavke“ → „Jezik“ možeš da proveriš jezike na kojima postoji aplikacija.
Izvoz
Podešavanja
Uspostavljanje Bluetooth® veze

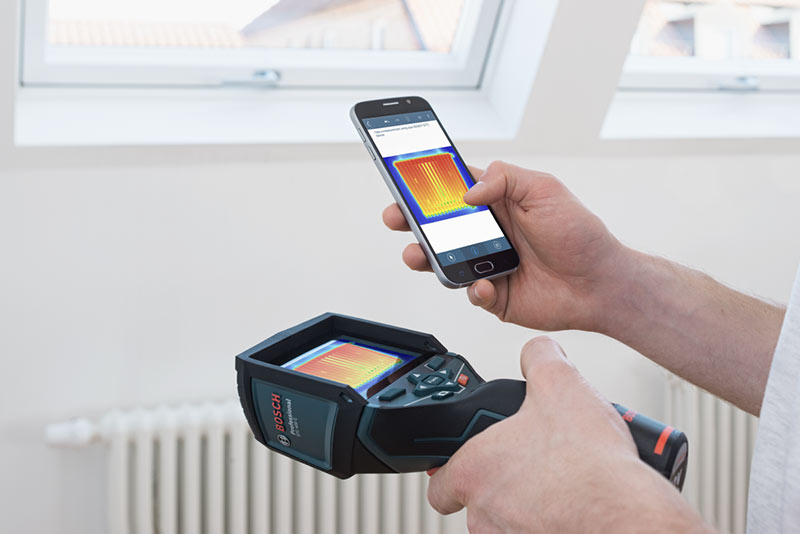

Da bi uspostavio(la) vezu između kamere za termičko snimanje i pametnog telefona/tableta, aktiviraj WLAN vezu na oba uređaja. WLAN funkcija na GTC 400 C Professional se može aktivirati putem podešavanja alata kamere. Kada je WLAN veza aktivirana na kameri za termičko snimanje, ključ za povezivanje se prikazuje u donjem delu displeja alata. Vodi računa da WLAN veza bude aktivirana na pametnom telefonu/tabletu. Zatim otvori funkciju termičkog snimanja u aplikaciji Bosch Thermal i dodirni simbol WLAN u aplikaciji da bi uspostavio(la) vezu između dva uređaja. Sada sledi uputstva iz aplikacije.

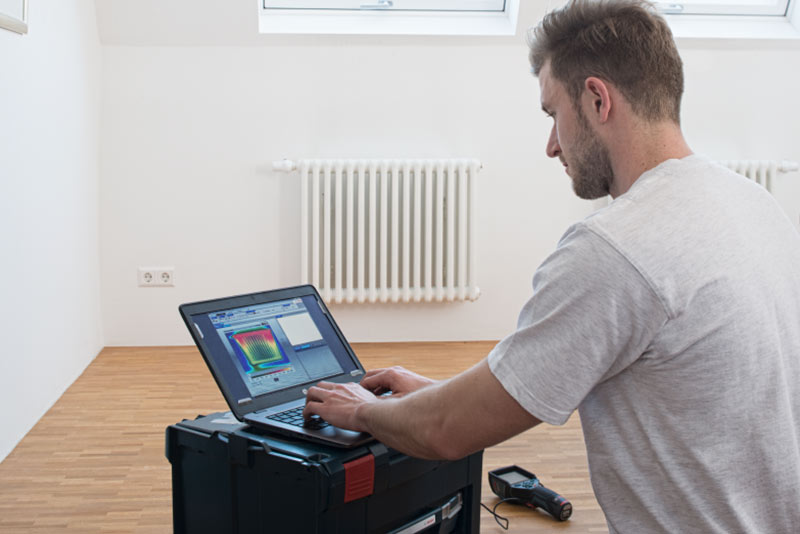

Slike se mogu preneti i pregledati na računaru preko mikro USB porta kamere GTC 400 C Professional. Za Windows operativne sisteme (Windows 7, Windows 8, Windows 10), takođe smo obezbedili softver GTC Transfer, pomoću kog možeš da izmeniš i dokumentuješ sačuvane termičke slike. Softver se može preuzeti ovde
Ne, možeš koristiti samo po jednu kameru za termičko snimanje sa aplikacijom.
U zavisnosti od uslova na licu mesta (prepreka, vlažnosti, smetnji u radio vezi itd.), moguće je održavati vezu između pametnog telefona/tableta i kamere za termičko snimanje u rasponu do 50 m.
Ako je alat ranije bio povezan na pametan telefon/tablet, dva uređaja se povezuju automatski kada je WLAN veza aktivirana na oba uređaja, kada su uređaji u okviru raspona i kada pametan telefon/tablet nije povezan na neku drugu WLAN mrežu.
Prvo uspostavi WLAN vezu između aplikacije Bosch Thermal i svog uređaja GTC 400 C Professional (vidi „Kako uspostavljam vezu između GTC 400 C Professional i pametnog telefona/tableta?“). Zatim, u okviru funkcije „Termička slika“, klikni na „+“ da bi uvezao(la) termičku sliku sa GTC 400 C Professional.
Pomoću
možeš izabrati predmete na termičkoj slici (npr. napomene, oznake) kako bi ih izmenio(la) ili obrisao(la).
Pomoću
možeš izabrati predmete na termičkoj slici (npr. napomene, oznake) kako bi ih izmenio(la) ili obrisao(la).
Pomoću
možeš dodati napomene i zadatke termičkoj slici i tekstualne oznake direktno na sliku.
Pomoću
možeš poništiti radnje.
Pomoću
možeš vratiti poništene radnje.
Pomoću
možeš izbrisati odabrane predmete.
Ako su sledeće funkcije aktivirane za snimanje slika na uređaju GTC 400 C Professional, takođe će biti prikazane u aplikaciji.
Topla tačka: Najtoplija tačka na termičkoj slici se automatski označava crvenim pokazateljem.
Hladna tačka: najhladnija tačka na termičkoj slici se automatski označava plavim pokazateljem.
Pokazatelji sa prikazom temperature: Pokazatelji se prikazuju na centralnom delu termičke slike i pokazuju izmerenu vrednost temperature u ovoj tački.
Emisivnost: Pokazuje koliko infracrvenog termičkog zračenja emituje predmet u poređenju sa idealnim termičkim emiterom (crno telo, stepen emisivnosti = 1).
reflektovana temperatura: Reflektovana temperatura je termičko zračenje koje ne emituje sam predmet. Ovo generalno odgovara okolnoj temperaturi.
