| Rozlišení snímače infračerveného záření | 160 × 120 |
| Tepelná citlivost | < 50 mK |
| Rozsah měření | −10 °C … +400 °C |

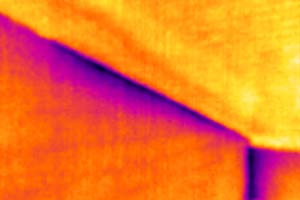

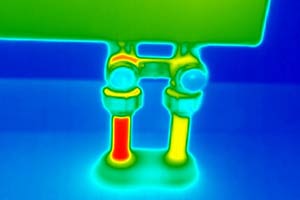

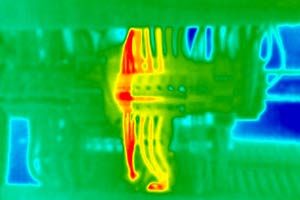

Přístroj měří povrchovou teplotu předmětů a zobrazuje ji jako termosnímek. To poskytuje jasný a jednoduchý přehled rozložení tepla a rozdíly v teplotách.

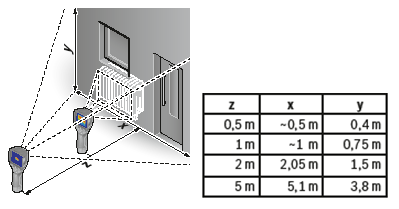

Na obrázku níže je zobrazen záběr kamery pro lepší odhad velikosti rozsahu měření (x a y) na danou vzdálenost (z).
Teplotní rozlišení v podstatě funguje stejně jako rozlišení u normální kamery, tzn. můžeme zaznamenat 160 pixelů vodorovně a 120 pixelů svisle. To je celkem 19 200 měřicích pixelů, z nichž každý obsahuje teplotní hodnotu. Tyto měřicí pixely společně tvoří termosnímek, který se zobrazí na displeji.
Čím nižší je teplotní citlivost, tím lépe. Tato hodnota určuje rozdíl mezi teplotami, které je možné měřit mezi pixely. < 50 mK znamená, že je pomocí kamery GTC 400 C Professional možné měřit rozdíly teplot < 0,05 °C. Umožňuje tedy detekovat velmi jemné odchylky mezi teplotami.

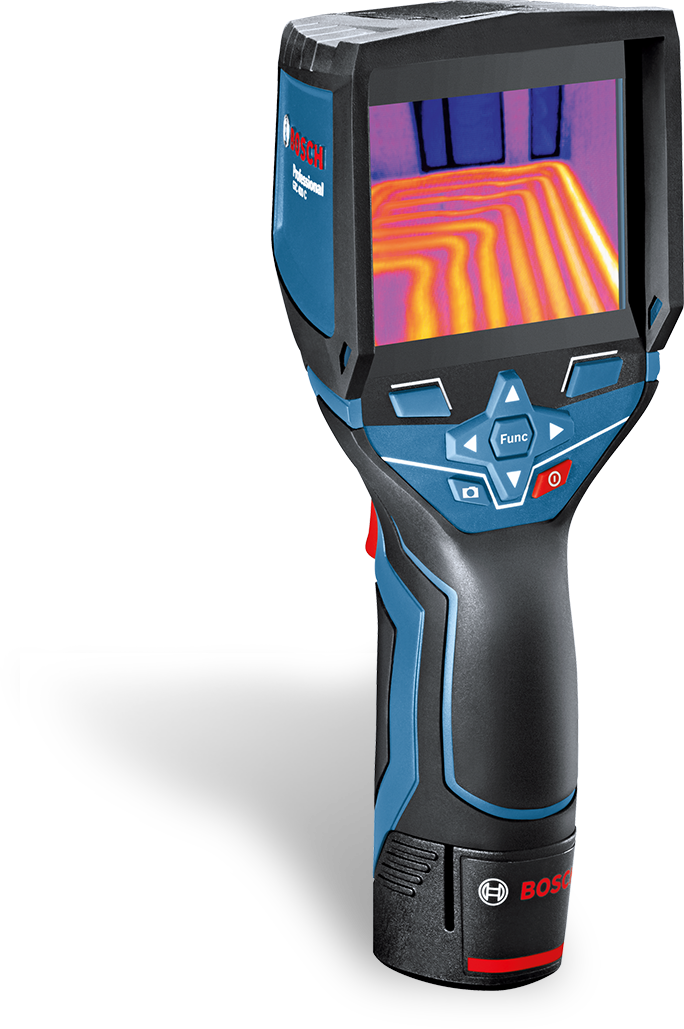

Měření začne, jakmile je přístroj spuštěn.
Chceš-li pořídit statický snímek nebo zastavit záběr, jednoduše stiskni spoušť a snímek si v klidu prohlédni. Pro pokračování v měření je třeba znovu stisknout spoušť.
Chceš-li uložit snímek do přístroje, stiskni tlačítko
. Ukládání je možné jak během měření, tak i při prohlížení statického nebo zastaveného snímku.
Čím blíž je přístroj k měřenému objektu, tím je měření přesnější. Při relativně velkých vzdálenostech mohou být výsledky měření méně přesné, jelikož může výsledky ovlivnit například vysoká vlhkost.

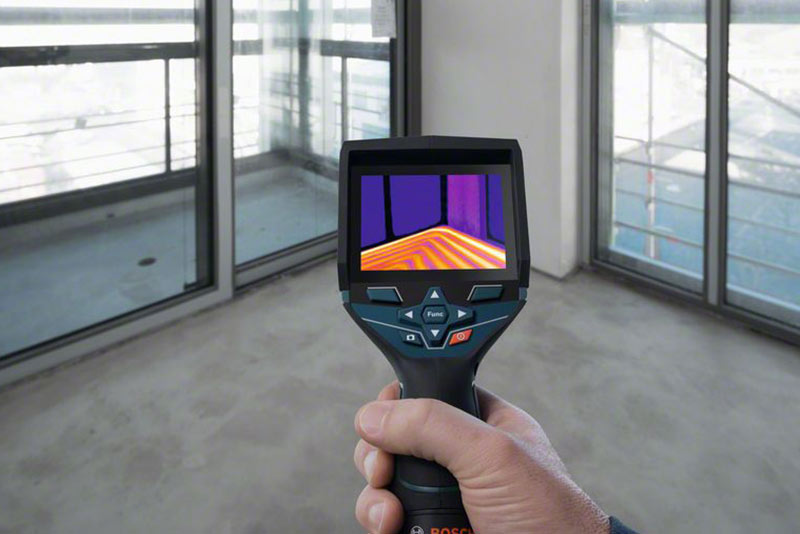

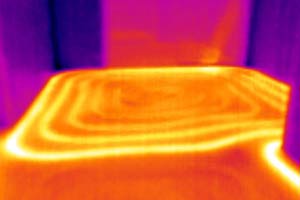

Termografická kamera zobrazuje teplotní rozdíly. Čím je rozdíl teplot vyšší, tím výraznější jsou přechody na termosnímku. Chceš-li například zvýraznit teplovodní trubky v podlahovém topení, nejlepších výsledků dosáhneš, pokud systém vypneš, necháš podlahu vychladnout a poté topení znovu zapneš na nejvyšší výkon. Tak se dosáhne nejlepšího zobrazení topných trubek.
Díky vestavěné kameře zachycující reálné snímky se ke každému termosnímku (…X.jpg) pořídí a uloží také reálný snímek (…Y.jpg). Díky tomu se snáze identifikují předměty, které nejsou jasně rozlišitelné na termosnímku.
Kromě toho se na reálném snímku uloží také nezpracované teplotní údaje. Každý pixel tak v sobě má uloženou teplotní hodnotu a reálné snímky (…Y.jpg) je možné upravovat v našem bezplatném GTC Transfer Software. Můžeš také snadno vytvářet hodnocení nebo protokoly. Software najdeš zde.
Pro dosažení nejlepších výsledků zvol při konfiguraci přístroje materiál, který se bude měřit (emisivita). Na GTC 400 C je uložen seznam nejběžnějších materiálů s příslušnou emisivitou, ze kterého je možné vybírat. Můžeš ale také zadat vlastní hodnoty. Seznam běžným materiálů je dále uveden v návodu k obsluze

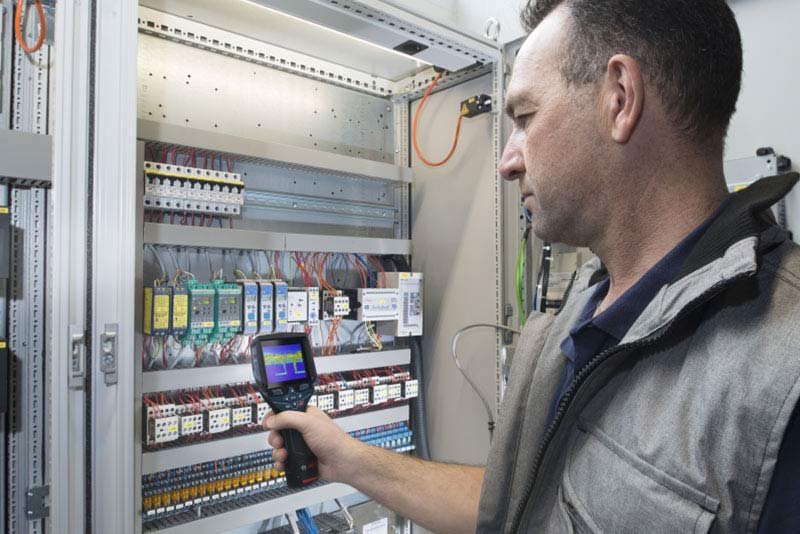

Termografickou kameru jako GTC 400 C je možné používat k měření rozložení teplot v relativně velké oblasti. Tisíce bodů se spojí do jednoho snímku a poskytnou rychlý přehled kritických oblastí. To pomůže například k rychlé identifikaci problémů v oblastech s rozdíly teplot.
Při bodovém měření pomocí GIS 1000 C Professional se přesně měří teplota povrchu v malé oblasti. V případě potřeby je možné měřit také relativní vlhkost a teplotu prostředí (podle daného použití). Přístroj GIS 1000 C Professional je tak vhodný pro přesné bodové měření. Je praktický při podrobné analýze malých ploch a lokalizovaném měření.
Ano, každá verze obsahuje takový certifikát v návodu k obsluze, který potvrzuje, že přístroj pracuje v rámci specifikace uvedené v návodu k obsluze.
Zdá se mi, že můj přístroj nepracuje správně. Lze ho znovu zkalibrovat? Servisní středisko Bosch.
Ano, kalibraci je možné vyžádat u servisního střediska, kde získáš kalibrační certifikát jako potvrzení. Kontaktuj prosím místní servisní středisko Bosch, kde ti sdělí, zda je tato služba dostupná také ve tvé oblasti.
Aplikaci Bosch Thermal si lze stáhnout v Apple App Store nebo Google Play Store.
Aplikace je k dispozici pouze pro tablety a chytré telefony s Android nebo iOS. Jiný operační systém není podporován. Podporovaná zařízení s operačním systémem Android: chytré telefony a tablety s Bluetooth® od verze Android 4.3. Podporovaná zařízení s operačním systémem iOS: iPhone (4S nebo vyšší), iPad (od 3. gen.), iPad Air (od 1. gen.), iPad mini (od 1. gen.).
Projekty se ukládají na chytrém telefonu / tabletu, ve kterém byly vytvořeny, a nelze je přenášet do jiných zařízení.
Ano, tvá data zůstanou v aktualizovaném softwaru uložená.
Uložené obsahy zásadně zůstanou zachovány. Pro jistotu je vhodné před aktualizací projekty uložit na notebooku/počítači. Jednoduše je pošleš přes „Sdílet“ ve formátu PDF, resp. Excelu na svou e-mailovou adresu.
V „Nastavení“ → „Jazyk“ můžeš zjistit, v jakých jazycích je aplikace k dispozici.
Export
Nastavení
Navázání spojení přes Bluetooth®

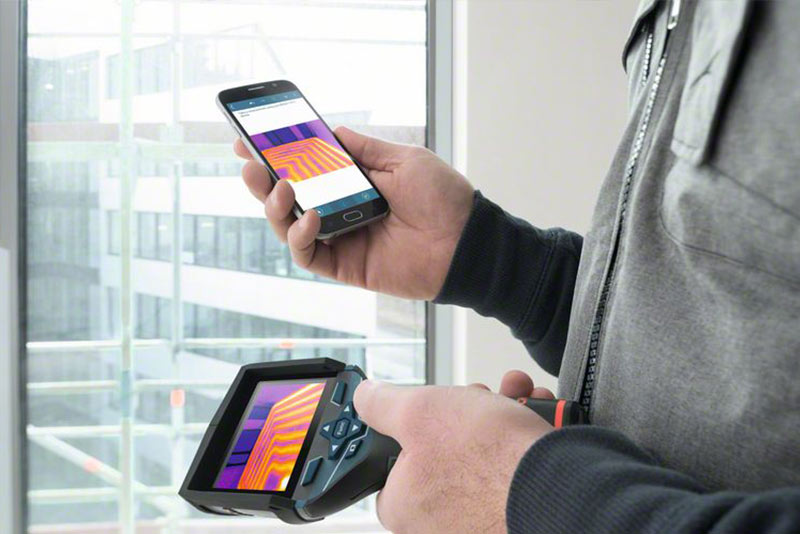

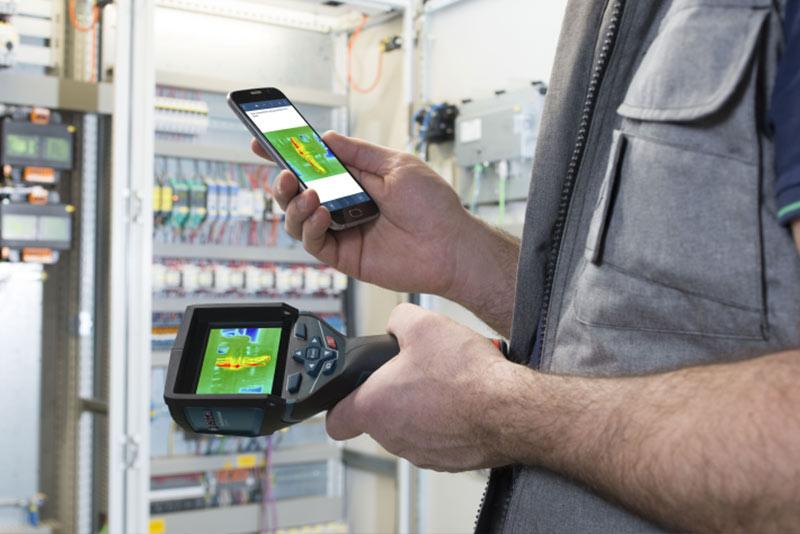

Pro navázání připojení mezi termokamerou a chytrým telefonem / tabletem aktivuj na obou zařízeních připojení WLAN. Funkci WLAN na GTC 400 C Professional je možné aktivovat v nastavení kamery. Po aktivaci WLAN na termokameře se ve spodní části displeje zobrazí připojovací klíč. Ujisti se, že máš na chytrém telefonu / tabletu aktivovanou WLAN. Poté spusť funkci pořizování termosnímku v aplikaci Bosch Thermal a klepnutím na symbol WLAN v aplikaci navaž připojení mezi oběma zařízeními. Poté postupuj podle pokynů v aplikaci.

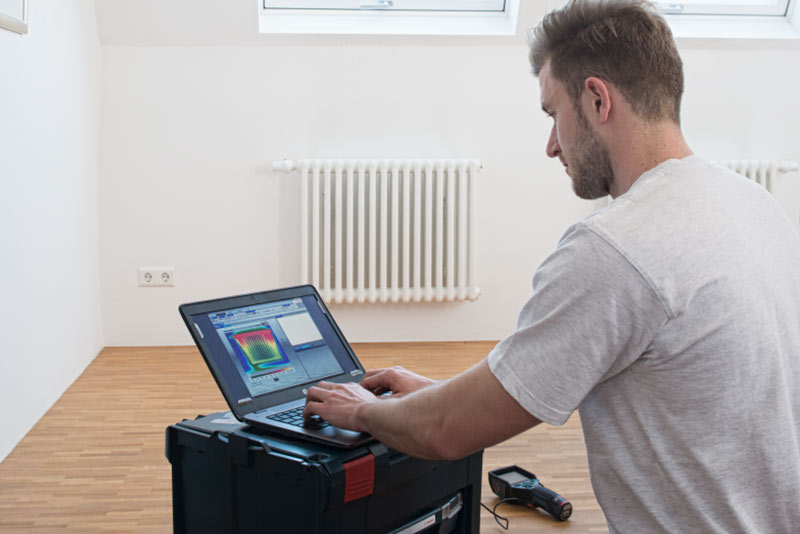

Snímky je možné na počítač přenášet a následně prohlížet pomocí mikro USB portu na GTC 400 C Professional. Pro operační systém Windows (Windows 7, Windows 8, Windows 10) také nabízíme zdarma GTC Transfer Software, ve kterém můžeš upravovat a dokumentovat uložené termosnímky. Software je ke stažení zde
Ne, s aplikací je možné v jednom okamžiku používat pouze jednu termokameru.
V závislosti na podmínkách na pracovišti (překážky, vlhkost, rádiové rušení apod.) je možné mezi chytrým telefonem / tabletem a termokamerou zachovat připojení až na vzdálenost 50 m.
Pokud byl již v minulosti přístroj k chytrému telefonu / tabletu připojen, zařízení se znovu automaticky připojí za podmínky, že je na obou zařízeních aktivována WLAN, jsou v dosahu a chytrý telefon / tablet není připojen k žádné jiné síti WLAN.
Nejprve navaž spojení WLAN mezi aplikací Bosch Thermal a GTC 400 C Professional (viz „Jak mohu navázat spojení mezi GTC 400 C Professional a chytrým telefonem / tabletem?“). Poté ve funkci „Termosnímek“ klepni na symbol „+“ pro import termosnímku z GTC 400 C Professional.
Pomocí
můžeš na termosnímku volit objekty (např. poznámky, značky) a upravovat je či vymazat.
Pomocí
můžeš na termosnímku volit objekty (např. poznámky, značky) a upravovat je či vymazat.
Pod
můžeš k termosnímku přidávat poznámky a úkoly a přidávat štítky s textem přímo do snímku.
Pomocí
můžeš akce vracet zpět.
Pomocí
můžeš opakovat vrácené akce.
Pomocí
můžeš odstranit vybrané objekty.
Pokud byly následující funkce aktivovány pro pořizování snímků na GTC 400 C Professional, zobrazí se také v aplikaci.
Teplý bod: Nejteplejší bod termosnímku je automaticky označen červenými křížky.
Chladný bod: Nejchladnější bod termosnímku je automaticky označen modrými křížky.
Křížky s ukazatelem teploty: Křížky jsou zobrazeny ve středu termosnímku a ukazují teplotní hodnoty naměřené v tomto bodě.
Emisivita: Určuje, kolik infračerveného tepelného záření vyzařuje objekt ve srovnání s ideálním tepelným zářičem (černé těleso, stupeň emisivity = 1).
Odražená teplota: Odražená teplota je tepelné záření, které nevyzařuje samotný objekt. Tato hodnota většinou odpovídá okolní teplotě.
